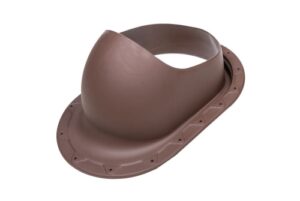

XL -CLASSIC проходной элемент для монтажа на фальцевой и готовой битумной скатной кровле труб и вентиляторов диаметром 160 –250 мм и XL -резинового ворота. Важно: для вент труб XL, внешний диаметр 300 мм.
Герметичность монтажа обеспечивается резиновым уплотнителем на внутренней стороне фланца.
Применение
- Фальц
- Битумная плитка
- После монтажа
- Для вент труб XL, внешний диаметр 300 мм
Монтаж
Устанавливается при монтаже и на готовую кровлю.
- Допустимый угол наклона для трубы ⌀110 55
- Допустимый угол наклона для трубы ⌀125 55
- Допустимый угол наклона для трубы ⌀160 48
- Допустимый угол наклона для трубы XL ⌀160 47
- Допустимый угол наклона для трубы XL ⌀200 47
- Допустимый угол наклона для трубы XL ⌀250 47
Комплект
- XL -проходной элемент
- XL -кольцо гидрозатвора
- шаблон и набор крепежа (саморезы 18х38 мм б/ш в цвет+насадка).
Характеристики
-
- Бренд
- Vilpe
-

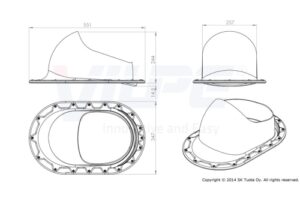

- Длина (мм)
- 551
-
- Ширина (мм)
- 347
-
- Диаметр проходного отверстия, мм
- 160-250
-
- Кровельный материал
- Битумная черепица
-
- Кровельный материал
- Фальц
~ ~
-
- Бренд
- Vilpe
-
- Длина (мм)
- 551
-
- Ширина (мм)
- 347
-
- Диаметр проходного отверстия, мм
- 160-250
-
- Кровельный материал
- Битумная черепица
-
- Кровельный материал
- Фальц
-
- Назначение
- Вентиляция жилых помещений
-
- Назначение
- Вентиляция подкровельного пространства и чердака
-
- Назначение
- Выход кухонной вытяжки
-
- Размер
- XL
-
- Способ монтажа
- На готовую кровлю
-
- Страна бренда
- Финляндия
-
- Цвет
- Коричневый
